DENON PRA-2000 3台目修理～その9　組み立て

PRA-2000の修理も組み立ての段階に入りましたが、電源入れたら電源基板のトランジスタ（TR6 2SA970）がバチッといって壊れました。何と、モールドが割れて中身の金属が見えています　(TдT)

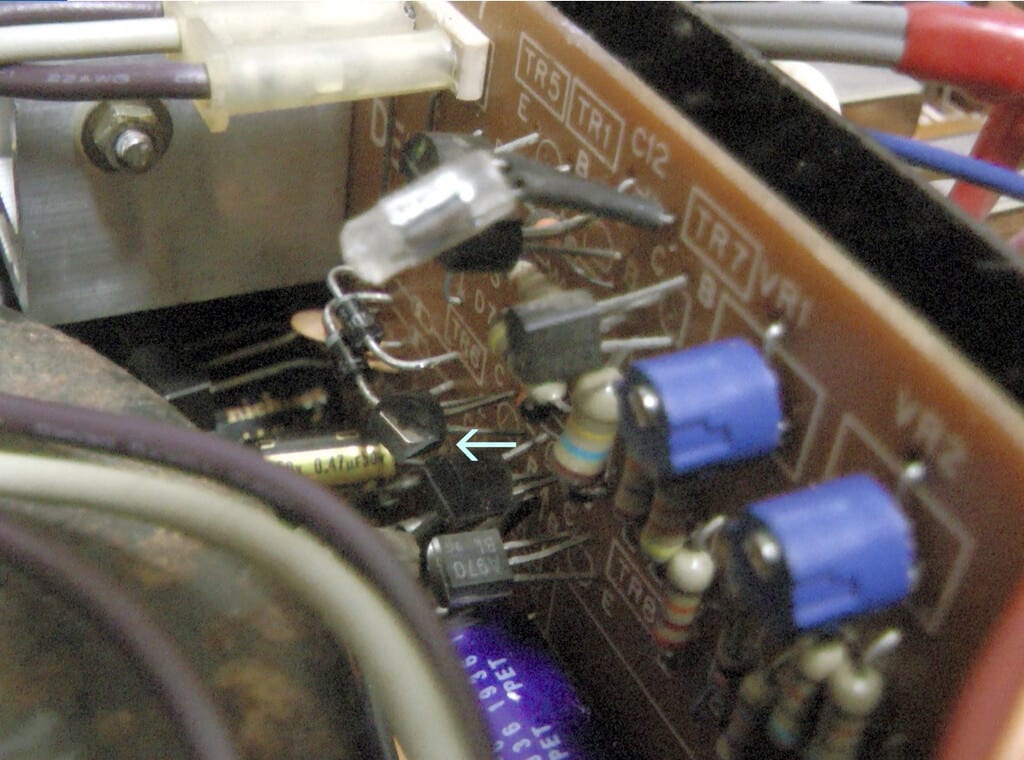

青の矢印のトランジスタが壊れている

幸い、ヒューズも飛んでないし、電源だけの調整のときは何事もなかったので、電源基板を調べているところです。やはり回路図は必要ということで、PRA-2000ZやPRA-6000の回路図を参考に、自分で回路図を書いているところです。発売時に45万円の高級機、PRA-6000の電源部はPRA2000と似ているのです。少し贅沢な作りですが。ちなみに2000Zは2000の改良版ですが、パーツは随分と劣っています。2000では採算が合わないからモデルチェンジ　(^_^;)

といことで、今回は説明は最少で、画像を貼ることにしました。


コネクタは歯間ブラシMと接点クリーナーで磨く
歯間ブラシの毛が擦り切れるので注意


組み立てる前に敷いているキティちゃんの布も綺麗にしておく




このように重たい電源部から組み立てる






電源基板の黒いアース線（シャーシーアース）をハンダ付け

リアパネルに入出力基板を取り付ける


上下を仕切るアルミ板を取り付ける


イコライザー基板の取り付け


電源スイッチの取り付け


フラットアンプの赤と青の配線をハンダ付け


ボリュームを固定する


電源のランプは嵌め込み式


電源スイッチの固定


ここからの配線が大変　(_ _;)


ボトム側　何が何だかワケワカメ




コントロール基板とヘッドアンプ基板のアース線（黒）をつなぐ

ここからはツマミ類の清掃。油煙で物凄く汚れているので、アルミには使ってないけないと書かれているパイプクリーナーの原液に浸けてブラシでスリスリ　(;￣ー￣A アセアセ・・・


これが


こうなって


綺麗になるが酸化して表面にアルミナ（サファイア）の膜ができる


ボリュームも


綺麗になる


タクトスイッチのボタンはガラスクリーナーで汚れを取る


また配線








パイロットランプを電源スイッチにハンダ付け
青い線はトランスから出ている交流


ボリューム付近の配線


リレー付近の配線


フラットアンプの配線


こちらもリレー付近の配線


配線完了

配線は記憶するのは無理なので、いろいろな角度から撮影して贈りが良いと反省。確認用の手持ちのもう一台がなかったら間違ってたかも　(*_*;

電源基板の回路図を書かないと orz
