トランスの換装

大アンプのトラブルがトランスに原因がありそうなので、LinkmanのLVX-TR50というトランスに換装を試みています。巻線は2系統あり、パワーアンプに使うのはAC18-0-18VでDC±25.5V取り出せます。もう一つの系統は0.5Aと小さく、AC12-0-12VでDC±17Vだから、こちらは12Vのリレー駆動やLED点灯に使えます。

ただ、換装には問題あり。ひとつは取り付けネジの位置が違うということ。こちらは、1か所はスペーサーを立てて、残りの3ヶ所はテペットで固定することにしました　(・。・;

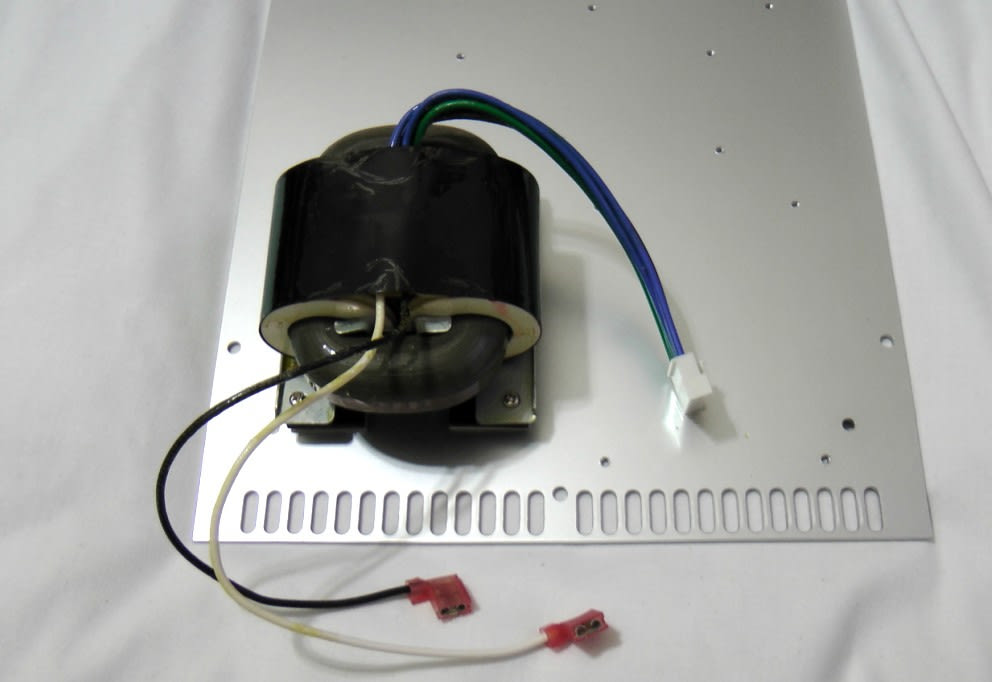

10mmのスペーサで浮かす

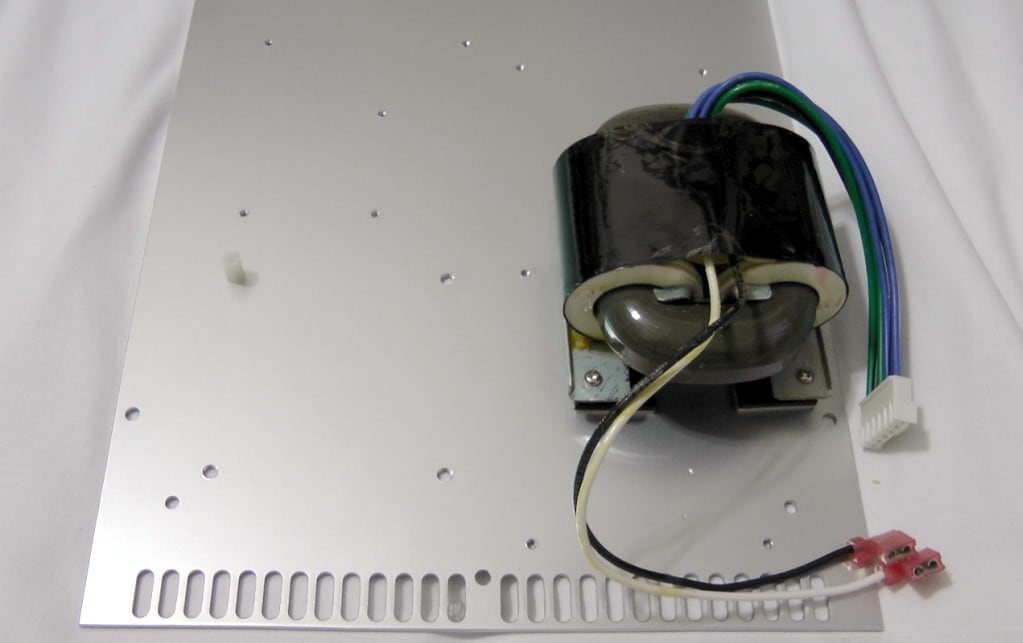

固定後

もう一つの問題は、ケーブルが端末処理してある＆ケーブル長が短いので、中継用の基板やターミナルが必要ということ。ターミナルは規格品ぽいから何とかなるとして、中継をどうするかが問題。リレー基板の横にサブ電源と一緒に作るか　(´ﾍ｀；)ｳｰﾑ…

このトランスは±24Vで動作する、1.1Aと電力容量は小さいですが、トランジスタも使う窪田式アンプの改良型にフィットします。岡山アンプや上尾アンプを作っている読者にはこちらの方が良い。前のトランスでは電圧が高過ぎる嫌いがあり、それがトラブルに繋がっているのかも　(；´Д｀)

ということで、ターミナルの問題を解決したら、改良型基板でも実験するつもり。ただ、最初に検索した時にトランスが唸るとレポートがあり、それで採用しなかった経緯もあるのです。果たして解決策になるか　(^_^;)
